锆英粉涂料的制备工艺解析

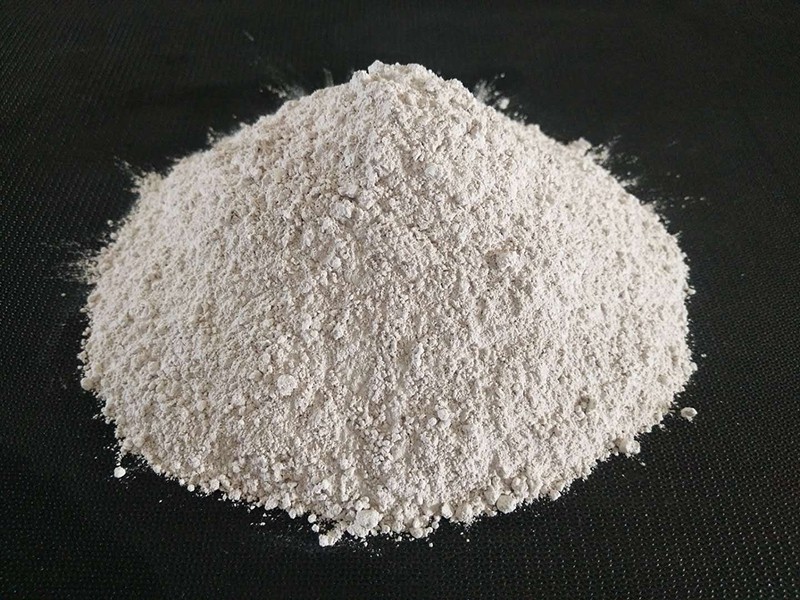

　　锆英粉是以氧化锆和二氧化硅为主成分的天然矿物粉末，具有2430℃高耐火度、1.93-2.01高折射率及强化学稳定性。其粒度95%通过320目筛的特性，使其成为铸造、陶瓷、耐火材料等领域的理想功能填料。在涂料工业中，锆英粉通过提供耐高温、抗侵蚀、增硬增亮等特性，显著提升涂层综合性能，尤其适用于铸造铸型涂料及高温工业防护涂层。
　　一、醇基锆英粉涂料制备工艺

　　醇基涂料以乙醇为载液，具有快干特性。典型配方包含锆英粉100份、热塑性酚醛树脂2-3.5份、六亚甲基四胺0.2-0.4份及聚乙烯醇缩丁醛0-0.5份。制备时需先将膨润土配成悬浮液，与锆英粉混合后经球磨机研磨至粒度D50≤15μm，确保颗粒新生表面增强载体吸附。球磨后加入树脂溶液，通过高速分散机实现均匀混合。该工艺关键在于控制树脂与锆英粉质量比（1:30-1:50），避免粘结剂过量导致涂层脆裂。

　　二、水基锆英粉涂料配制技术
　　水基体系以水为溶剂，需添加硅溶胶、CMC或海藻酸钠等增稠剂。基础配方为锆英粉100份、膨润土2-3份、水柏油2-3份。制备流程包括：膨润土预水化形成胶体溶液，与锆英粉在碾砂机中混合碾压，形成膏状基料后稀释至波美度45-50。此工艺通过机械碾压使粉料粒径细化至D90≤20μm，配合水柏油的乳化作用，显著提升涂料悬浮稳定性。需注意控制pH值在8-9区间，防止酸性环境导致锆英粉溶解。
　　三、涂料性能优化方向
　　现代制备技术聚焦三大改进：触变性调控通过有机改性膨润土实现流变特性优化，使涂料静切力达0.5-1.2Pa；快干技术采用低压热空气喷涂，通过0.035-0.07MPa热风使涂层表干时间缩短至8分钟内；功能复合化将纳米级粘土与锆英粉共混，在保持耐火度的同时将涂层断裂韧性提升至3.5MPa·m¹/²。新型无空气喷涂技术使高密度锆英粉涂料（固含量≥75%）的涂着效率提高40%。
　　锆英粉涂料制备工艺的解析，让我们看到了其背后的科学与匠心。从原料到成品，每一步都凝聚着行业的智慧与努力。展望未来，随着绿色制造和智能制造理念的深入，锆英粉涂料制备工艺将迎来新的发展机遇。我们期待，这一工艺能不断创新，为涂料行业注入新的活力，带领行业迈向更加辉煌的未来。
